# 2DTransformation

## 2D变换(2D Transformation)

\[06：52]

### 缩放(Scale)

<div align="center"><img src="https://2038183336-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-Lv4KY8barIvUvw6Ju8e%2Fuploads%2Fgit-blob-b8c68c951abd47db6487ba64e6d9d44e1715af01%2F2d%E7%BC%A9%E6%94%BE.jpg?alt=media" alt="" width="500"></div>

图中，横轴和纵轴都缩小了\\(\frac{1}{2}\\)，用数学形式表达：

\\\[\
x'=sx \\\\\
y'=sy\
\\]\
其中，\\((x',y')\\) 是缩放后的坐标，\\(s\\) 是缩放尺度，\\((x,y)\\) 是原坐标。

将该式子写成矩阵的形式为：

\\\[\
\left\[ \begin{array}{c}\
x'\\\\\
y'\\\\\
\end{array} \right] =\left\[ \begin{matrix}\
s& 0\\\\\
0& s\\\\\
\end{matrix} \right] \left\[ \begin{array}{c}\
x\\\\\
y\\\\\
\end{array} \right]\
\\]

即，得到缩放矩阵为：

\\\[\
S\_{0.5}=\left\[ \begin{matrix}\
s& 0\\\\\
0& s\\\\\
\end{matrix} \right] =\left\[ \begin{matrix}\
0.5& 0\\\\\
0& 0.5\\\\\
\end{matrix} \right]\
\\]

如果缩放不是均匀的，例如 \\(x\\) 轴缩小0.5，\\(y\\) 不变，则用矩阵表示为：

<div align="center"><img src="https://2038183336-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-Lv4KY8barIvUvw6Ju8e%2Fuploads%2Fgit-blob-c5d69a7271606f4fdf02804ccd54dbd41d0f39f6%2F2d%E7%BC%A9%E6%94%BE2.jpg?alt=media" alt="" width="500"></div>

\\\[\
\left\[ \begin{array}{c}\
x'\\\\\
y'\\\\\
\end{array} \right] =\left\[ \begin{matrix}\
s\_x& 0\\\\\
0& s\_y\\\\\
\end{matrix} \right] \left\[ \begin{array}{c}\
x\\\\\
y\\\\\
\end{array} \right]\
\\]

即，得到缩放矩阵为：

\\\[\
S\_{0.5,1.0}=\left\[ \begin{matrix}\
s\_x& 0\\\\\
0& s\_y\\\\\
\end{matrix} \right] =\left\[ \begin{matrix}\
0.5& 0\\\\\
0& 1.0\\\\\
\end{matrix} \right]\
\\]

### 反射(Reflection)

反射也称对称。

<div align="center"><img src="https://2038183336-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-Lv4KY8barIvUvw6Ju8e%2Fuploads%2Fgit-blob-b073e0a57a0461d3a16f9ecf5c3ae0e623c9afe0%2F%E5%8F%8D%E5%B0%84.jpg?alt=media" alt="" width="500"></div>

上图中，原图相对于 \\(y\\) 轴做了反转，用等式表示为：

\\\[\
x'=-x\\\\\
y'=y\
\\]

该等式可以用矩阵表示为：

\\\[\
\left\[ \begin{array}{c}\
x'\\\\\
y'\\\\\
\end{array} \right] =\left\[ \begin{matrix}\
-1& 0\\\\\
0& 1\\\\\
\end{matrix} \right] \left\[ \begin{array}{c}\
x\\\\\
y\\\\\
\end{array} \right]\
\\]

### 切变(Shear)

<div align="center"><img src="https://2038183336-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-Lv4KY8barIvUvw6Ju8e%2Fuploads%2Fgit-blob-20b695c631e49d1877b02381827a339636b9915f%2F%E5%88%87%E5%8F%98.jpg?alt=media" alt="" width="500"></div>

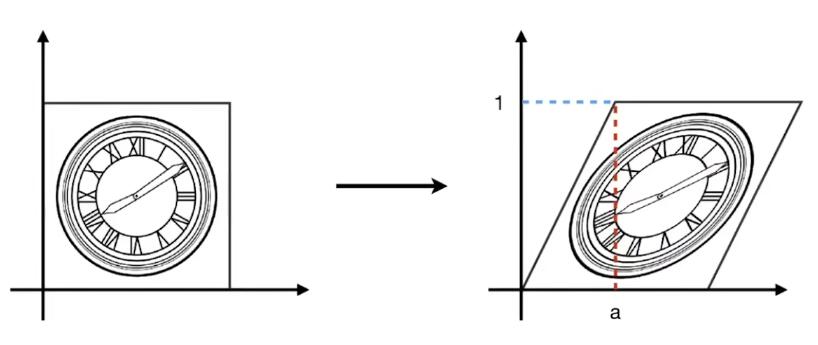

上图是切变的例子。可以看到，图像上任意一点的 \\(y\\) 轴坐标值并未改变，仅 \\(x\\) 轴坐标改变了。则可以确定的是 \\(y'=y\\)，继续观察，当 \\(y\\) 为0时， \\(x\\) 没有变化，当 \\(y\\) 为1时， \\(x\\) 都水平右移了 \\(a\\) 长度，当 \\(y\\) 为1/2时， \\(x\\) 移动了 \\(\frac{a}{2}\\)，所以，找到了规律， \\(x\\) 移动距离为 \\(ay\\)。用矩阵表示为：

\\\[\
\left\[ \begin{array}{c}\
x'\\\\\
y'\\\\\
\end{array} \right] =\left\[ \begin{matrix}\
1& a\\\\\
0& 1\\\\\
\end{matrix} \right] \left\[ \begin{array}{c}\
x\\\\\
y\\\\\
\end{array} \right]\
\\]

> **📌补充：** 找到变化规律，就能写出变换的表达式

### 旋转(Rotate)

<div align="center"><img src="https://2038183336-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-Lv4KY8barIvUvw6Ju8e%2Fuploads%2Fgit-blob-04ced877f5c3c3fde4d71724ccce7a88ec8386f0%2F%E6%97%8B%E8%BD%AC.jpg?alt=media" alt="" width="500"></div>

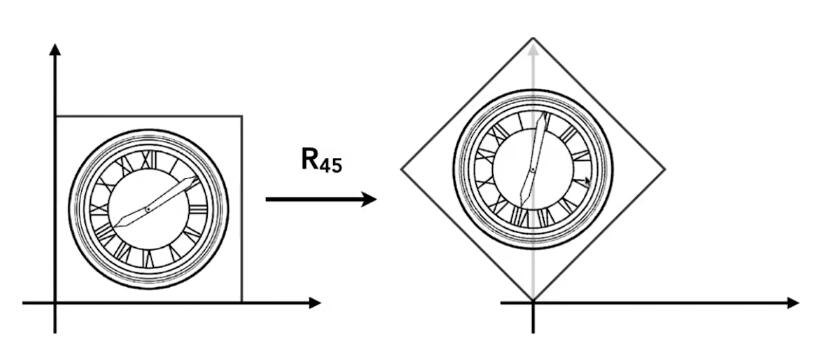

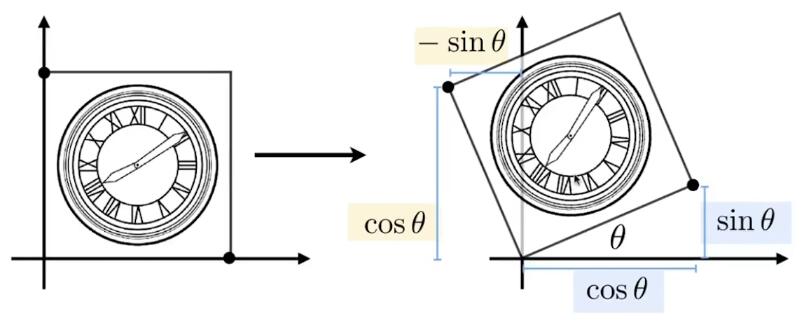

> ✅旋转默认是绕原点(0,0)旋转；默认旋转方向是逆时针旋转。

<div align="center"><img src="https://2038183336-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-Lv4KY8barIvUvw6Ju8e%2Fuploads%2Fgit-blob-f1a0419143a16adef72d8530b099628afc72c6db%2F%E6%97%8B%E8%BD%AC2.jpg?alt=media" alt="" width="500"></div>

**旋转的矩阵表达式推导：**

> **💡思路：** 旋转的图像每一点都需要符合表达式，那么，特殊的点也必须符合，所以从特殊点入手，找出旋转的规律，从而推导出旋转的矩阵形式表达。

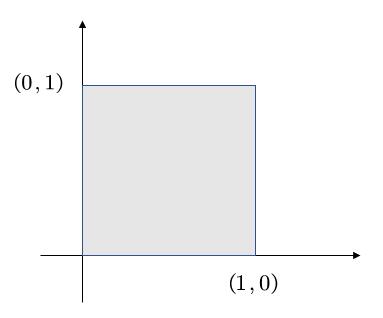

假设有一个正方形，如图所示。

<div align="left"><img src="https://2038183336-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-Lv4KY8barIvUvw6Ju8e%2Fuploads%2Fgit-blob-38e584bc5413f8caf06f330a0b7d2fcba98cce34%2F%E6%97%8B%E8%BD%AC%E6%8E%A8%E5%AF%BC1.jpg?alt=media" alt="" width="290"></div>

将其旋转 \\(\theta\\) 角度。

<div align="left"><img src="https://2038183336-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-Lv4KY8barIvUvw6Ju8e%2Fuploads%2Fgit-blob-a0f2d67d016d4e1f2a6477c76f625528aa41a1b9%2F%E6%97%8B%E8%BD%AC%E6%8E%A8%E5%AF%BC2.jpg?alt=media" alt="" width="250"></div>

我们的目的是得到 \\(\left( x,y \right) ->\left( x',y' \right) \\)

矩阵的形式为：\
\\(\left\[ \begin{array}{c}\
x'\\\\\
y'\\\\\
\end{array} \right] =\left( \begin{matrix}\
A& B\\\\\
C& D\\\\\
\end{matrix} \right) \left( \begin{array}{c}\
x\\\\\
y\\\\\
\end{array} \right) \\)

只要找出规律，求出ABCD即可。

我们将目光先聚集在下图中的红点。

<div align="left"><img src="https://2038183336-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-Lv4KY8barIvUvw6Ju8e%2Fuploads%2Fgit-blob-4c494e4c6d4504b35dacb1776a933dee44cb1ff1%2F%E6%97%8B%E8%BD%AC%E6%8E%A8%E5%AF%BC3.jpg?alt=media" alt="" width="500"></div>

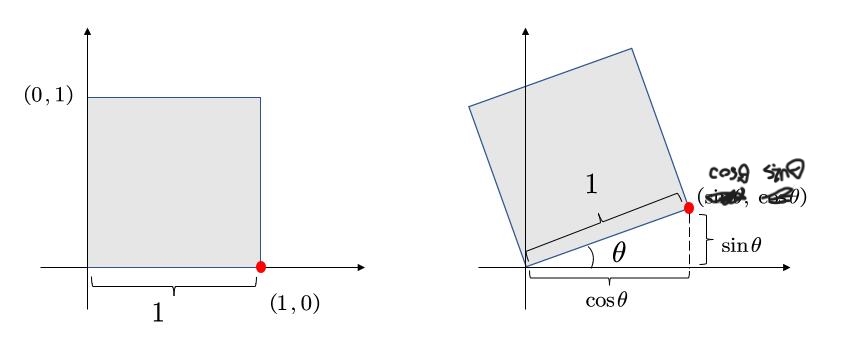

最基本的，我们可以知道一些信息，例如，原本的(1,0)点被旋转成为(\\(cos\theta，sin\theta\\))，

<div align="left"><img src="https://2038183336-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-Lv4KY8barIvUvw6Ju8e%2Fuploads%2Fgit-blob-b85e37543476325e062c8ee0cc1d635a06ea139f%2F%E6%97%8B%E8%BD%AC%E6%8E%A8%E5%AF%BC4.jpg?alt=media" alt="" width="500"></div>

于是，我们就可以初步得到：

\\(\
\left( \begin{array}{c}\
\cos \theta\\\\\
\sin \theta\\\\\
\end{array} \right) =\left( \begin{matrix}\
A& B\\\\\
C& D\\\\\
\end{matrix} \right) \left( \begin{array}{c}\
1\\\\\
0\\\\\
\end{array} \right)\
\\)

也就是：

\\(\cos \theta =A\cdot 1+B\cdot 0 = A\\)

\\(\sin \theta =C\cdot 1+D\cdot 0 =C\\)

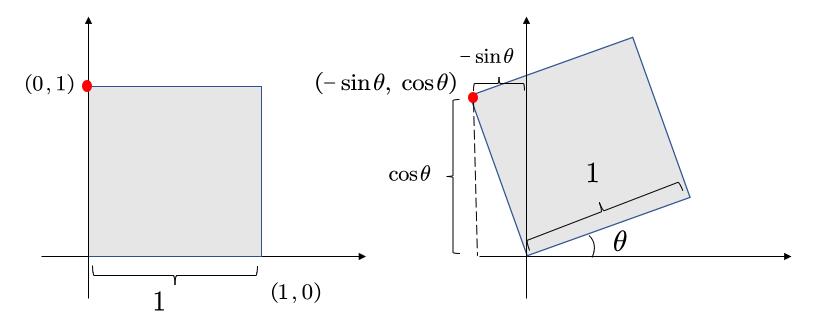

现在，已经得到了A和C。接着，我们选择另一个点。

<div align="left"><img src="https://2038183336-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-Lv4KY8barIvUvw6Ju8e%2Fuploads%2Fgit-blob-c1bc96a41a502a9c419d796b82f902095c9a90e8%2F%E6%97%8B%E8%BD%AC%E6%8E%A8%E5%AF%BC5.jpg?alt=media" alt="" width="500"></div>

不难得到，\\( B=-sin\theta, D=cos\theta \\)

所以有

\\(\
\left( \begin{array}{c}\
\cos \theta\\\\\
\sin \theta\\\\\
\end{array} \right) =\left( \begin{matrix}\
cos\theta& -sin\theta\\\\\
sin\theta& cos\theta\\\\\
\end{matrix} \right) \left( \begin{array}{c}\
1\\\\\
0\\\\\
\end{array} \right)\
\\)

因此

$$
\left[ \begin{array}{c}
    x'\\\\
    y'\\\\
\end{array} \right] =\left[ \begin{matrix}
    \cos\theta&        -\sin\theta\\\\
    \sin\theta&        \cos\theta\\\\
\end{matrix} \right] \left[ \begin{array}{c}
    x\\\\
    y\\\\
\end{array} \right]
$$

## 线性变换

上述缩放、反射、切变和旋转，都称为**线性变换**，可以统一由下面的表达式来表达：

\\\[\
x'=ax+by\\\\\
y'=cx+dy\
\\]

\\\[\
\left\[ \begin{array}{c}\
x'\\\\\
y'\\\\\
\end{array} \right] =\left\[ \begin{matrix}\
a& b\\\\\
c& d\\\\\
\end{matrix} \right] \left\[ \begin{array}{c}\
x\\\\\
y\\\\\
\end{array} \right]\
\\]

\\\[\
X'=MX\
\\]

> **❗注意：** 要用相同维度的向量，去和X相乘。旋转矩阵必须满足\\(R^{-1}=R^T\\)

***
