# vector

## 向量

_全篇以2D为例，但对高维同样适用。_

### 向量性质 \[07：54]

![](https://2038183336-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-Lv4KY8barIvUvw6Ju8e%2Fuploads%2Fgit-blob-9bd6590d3ceb53d672f31cca2c4ffd086f2d06f8%2F25.PNG?alt=media)

* 方向: \\( B - A \\) 或 \\( \vec{a} \\)
* 长度：\\( ||B-A || \\) 或 \\( ||\vec{a}|| \\) (与起点无关)
* 单位向量：\\( \vec{a}=\frac{\vec{a\}}{||\vec{a}||} \\)，模长为1，通常用于表示方向

**向量**是一维的，分为向量和列向量。如果没有特殊说明，一般默认为列向量。\
所以书写公式时，一个向量写为 \\(\vec{a}=\left( x, y \right) ^T\\)，其长度为\\(||\vec{a}|| = \sqrt{x^2 + y^2}\\)

### 向量加法

#### 代数意义

$$
\vec{a}=\left( x_1, y_1 \right) ^T  ,  \vec{b}=\left( x_2, y_2 \right) ^T
$$

$$
\vec{a}+\vec{b}=\left( x_1+x_2, y_1+y_2 \right) ^T
$$

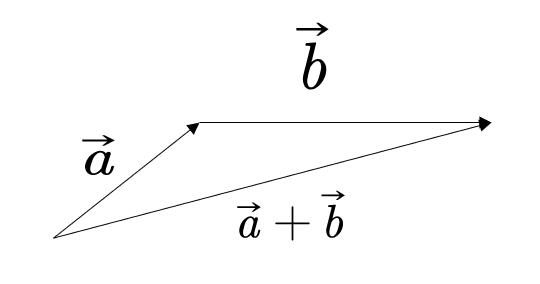

#### 几何意义

<div align="center"><img src="https://2038183336-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-Lv4KY8barIvUvw6Ju8e%2Fuploads%2Fgit-blob-c6489eca544cc5ddcd509f106aed82324f7992c6%2F%E5%87%A0%E4%BD%95%E6%84%8F%E4%B9%89.jpg?alt=media" alt="" width="290"></div>

### 向量点乘

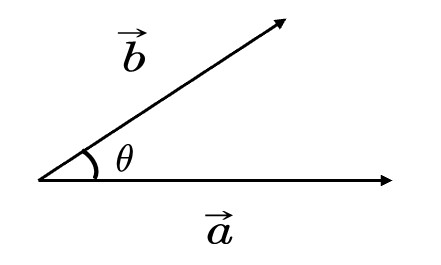

#### 几何意义

<div align="center"><img src="https://2038183336-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-Lv4KY8barIvUvw6Ju8e%2Fuploads%2Fgit-blob-9263b5788c2e9794b9ecf08ee23e0121cbf9e343%2F%E7%82%B9%E4%B9%98%E5%87%A0%E4%BD%95%E6%84%8F%E4%B9%89.jpg?alt=media" alt="" width="290"></div>

$$
\vec{a}\cdot \vec{b}=||\vec{a}||\cdot ||\vec{b}||\cdot \cos <\vec{a}, \vec{b}>
$$

向量点乘的结果是标量

> **📌补充：** 由 \\( \vec{a} \\) 到 \\( \vec{b} \\) 的夹角 \\( <\vec{a},\vec{b}> \\) 是 \\( \theta \\) , 如果是由 \\( \vec{b} \\) 到 \\( \vec{a} \\) 的夹角 \\( <\vec{b}, \vec{a}> \\) , 则为 \\( -\theta \\) 。由于cos是关于x轴对称的，因此\\(a \dot b = b \dot a\\)

#### 代数意义

$$
\vec{a}=\left( x_1, y_1 \right) ^T  ,  \vec{b}=\left( x_2, y_2 \right) ^T
$$

$$
\vec{a}\cdot \vec{b}=x_1x_2+y_1y_2
$$

#### 性质

* 交换律：\\( \vec{a}\cdot \vec{b}=\vec{b}\cdot \vec{a} \\)
* 分配律： \\( \vec{a}\cdot(\vec{b}+\vec{c})=\vec{a}\cdot \vec{b}+\vec{a}\cdot \vec{c} \\)
* 结合律： \\( (k\cdot \vec{a})\cdot \vec{b}=\vec{a}\cdot (k\cdot \vec{b})=k\cdot(\vec{a}\cdot \vec{b}) \\)

#### 作用

1.  计算两个向量之间的夹角

    \\( \cos \theta =\frac{\vec{a}\cdot \vec{b\}}{||\vec{a}||\cdot ||\vec{b}||} \\)

当a和b都是单位向量时，可简化为：

$$
\cos \theta = \vec{a}\cdot \vec{b}
$$

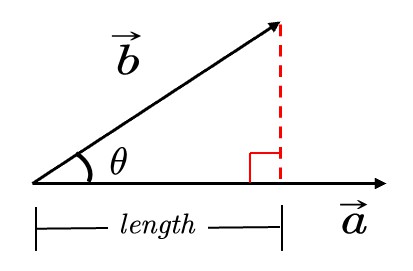

2.  计算一个向量投影在另一个向量上的投影

    <div align="left"><img src="https://2038183336-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-Lv4KY8barIvUvw6Ju8e%2Fuploads%2Fgit-blob-39315f4d5d97e15c402b32a4077a91f8249f61e9%2F%E6%8A%95%E5%BD%B12.jpg?alt=media" alt="" width="290"></div>

b在a的投影为\\(\vec{b}\_{\bot}\\)，其长度为：

$$
length=||\vec{b}||\cos \theta =||\vec{b}||\frac{\vec{a}\cdot \vec{b}}{||\vec{b}||\cdot ||\vec{a}||}=\frac{\vec{a}}{||\vec{a}||}\vec{b}=\hat{a}\cdot \vec{b}
$$

其方向同a。

因此：

$$
\vec{b}_{\bot} = (\hat{a}\cdot \vec{b}) \hat a
$$

3.  把向量分解成垂直和平行的两个向量

    ![](https://2038183336-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-Lv4KY8barIvUvw6Ju8e%2Fuploads%2Fgit-blob-4f075ac7f20ffbfdffb6da939369101d0841bb36%2F%E5%88%86%E8%A7%A32.jpg?alt=media)
4.  计算两个向量有多接近

    两个向量做点乘，可以反映二者方向的“接近”程度

    ![](https://2038183336-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-Lv4KY8barIvUvw6Ju8e%2Fuploads%2Fgit-blob-9fd6e28231b5153839b31f1aa9f71b2df3afeb59%2F%E6%8E%A5%E8%BF%91.jpg?alt=media)

    表示方向是否相同 ： 我们假设 \\( \vec{a} \\) 已给定，如果一个向量的终点落在虚线上半部分，例如 \\( \vec{b} \\) ，则可以认为该向量在方向上与 \\( \vec{a} \\) 是相同的或是说都是向前的，此时\\(\hat a \cdot \hat b > 0\\)；如果一个向量，例如 \\( \vec{c}\\)，终点落在虚线下半部分，则可以认为 \\( \vec{a} \\) 和 \\( \vec{c}\\) 两个向量的方向基本是相反的，此时\\(\hat a \cdot \hat b < 0\\)

    表示接近程度 ：点乘结果落在 \\(\[-1, 1]\\) 上，数值越大越接近，结果为1时方向相同。数值越小方向越远，为-1时方向正好相反。

    > **📌补充：**（点乘： \\( \vec{a}\cdot \vec{b} > 0 \\) ，方向相同； \\( \vec{a}\cdot \vec{c} < 0 \\) ，方向相反）

### 向量叉乘

#### 几何意义

\\( \vec{c}=\vec{a}\times \vec{b} \\)

\\(\vec{c}\\) 是一个向量，方向同时与 \\(\vec{a}\\) 和 \\(\vec{b}\\) 垂直（右手法则），大小为 \\(||\vec{a}||\cdot ||\vec{b}||\cdot \sin \theta \\) (\\(\theta\\) 是a到b的夹角)

> **✅右手螺旋法则**：
>
> \\(\vec{c}=\vec{a}\times \vec{b}\\)
>
> 右手手指指向 \\(\vec{a}\\) 方向，然后沿着去往 \\(\vec{b}\\) 的方向握紧四指，此时大拇指指向的方向，就是 \\(\vec{c}\\) 的方向。

\\(\sin \theta = -\sin(-\theta)\\)，因此\\(a\times b = b\times a\\)

#### 性质

\[34：15]

* \\( \vec{x}\times \vec{y}=+\vec{z} \\)
* \\( \vec{y}\times \vec{x}=-\vec{z} \\)
* \\( \vec{y}\times \vec{z}=+\vec{x} \\)
* \\( \vec{z}\times \vec{y}=-\vec{x} \\)
* \\( \vec{z}\times \vec{x}=+\vec{y} \\)
* \\( \vec{x}\times \vec{z}=-\vec{y} \\)
* \\( \vec{a}\times \vec{b}=-\vec{b}\times \vec{a} \\) (不满足交换律)
* \\( \vec{a}\times \vec{a}=\vec{0} \\) （不是0，而是**长度为0的向量**）
* \\( \vec{a}\times \left( \vec{b}+\vec{c} \right) =\vec{a}\times \vec{b}+\vec{a}\times \vec{c} \\) （分配律）
* \\( \vec{a}\times \left( k\vec{b} \right) =k\left( \vec{a}\times \vec{b} \right) \\) （结合律）

左手则符号相反

> **📌** 在一个三维坐标系中，如果\\( \vec{x}\times \vec{y}=\vec{z}\\)，那么这个坐标系称为右手坐标系。

#### 代数意义

\[36:11]

\\\[\
\vec{a}\times \vec{b}=\left( \begin{array}{c}\
y\_az\_b-y\_bz\_a\\\\\
z\_ax\_b-x\_az\_b\\\\\
x\_ay\_b-y\_ax\_b\
\end{array} \right) = \left\[ \begin{matrix}\
0& -z\_a& y\_a\\\\\
z\_a& 0& -x\_a\\\\\
-y\_a& x\_a& 0\\\\\
\end{matrix} \right] \left\[ \begin{matrix}\
x\_b\\\\\
y\_b\\\\\
z\_b\\\\\
\end{matrix} \right]\
\\]

> **💡思考：** 这个式子中，\\( x\_a,y\_a,z\_a \\) 是\\( \vec{a}\\) 在三维坐标系中的三个坐标分量的代数表示。 叉乘只用于3D中，在2D中没有定义。

式子中的矩阵称为dual matrix of a，常写作\\(A^\*\\)

> ❗ 在本课程中默认使用右手坐标系，OPENGL, UE, unity等api默认使用左手坐标系。

#### 向量叉乘在图形学中的作用

1.  判定左和右

    > **📌左右：** 目标向量逆时针旋转指向的区域，是目标向量的左侧，反之是右侧。

    ![](https://2038183336-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-Lv4KY8barIvUvw6Ju8e%2Fuploads%2Fgit-blob-558879a8a6346abae7432aaa53e0ef69b64895f2%2F%E5%B7%A6%E5%8F%B3.png?alt=media)

    如果\\( \vec{a}\times \vec{b} \\) 的结果是正值，即与 \\(Z\\) 轴方向相同，就表示 \\(\vec{b}\\) 在 \\(\vec{a}\\) 的左侧。

> ❓ 叉乘的结果是一个向量，向量没有正负属性，什么叫**结果是正的**？\
> 答：这里假设a和b都是xy平面上的向量，即

$$
a^\top = (x_a, y_a, 0) \\\\
b^\top = (x_b, y_b, 0)
$$

\\(c = a \times b\\)，那么

$$
c^\top = (0, 0, z_c)
$$

在这种情况下，\\(z\_c > 0\\)认为结果是正的，b在a的左侧。\
离开了前面的假设，就不能用这种方法简单的判断了。

2.  判断内和外

    ![](https://2038183336-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-Lv4KY8barIvUvw6Ju8e%2Fuploads%2Fgit-blob-df27e8c1b4800b19dd900b39492ecafdb9eecf52%2F%E5%86%85%E5%A4%96.jpg?alt=media)

    > **✅如何判断P点在A、B、C的内部？**
    >
    > \\( AB\times AP \\)，可以得到 \\(AP\\) 在 \\(AB\\) 的左侧。\\( BC\times BP \\)，可以得到 \\(BP\\) 在 \\(BC\\) 的左侧。\\( CA\times CP \\)，可以得到 \\(CP\\) 在 \\(CA\\) 的左侧。这样，就可以判断出P点在A、B、C的内部（P点在这三条边的**同一侧**）。
3.  构建右手坐标系

    有三个单位向量，两两垂直：

    \\(||\vec{u}||=||\vec{v}||=||\vec{w}||=1\\)

    \\(\vec{u}\cdot \vec{v}=\vec{v}\cdot \vec{w}=\vec{u}\cdot \vec{w}=0\\)

    且 \\(\vec{w}=\vec{u}\times \vec{v}\\)

    则这三个向量构成一个右手坐标系。

    可以把任意一个向量分解到轴上去：

    \\(\vec{p}=\left( \vec{p}\cdot \vec{u} \right) \vec{u}+\left( \vec{p}\cdot \vec{v} \right) \vec{v}+\left( \vec{p}\cdot \vec{w} \right) \vec{w}\\)

    * \\(\left( \vec{p}\cdot \vec{u} \right)\\) 是投影长度
    * \\(\vec{u}\\) 是方向

## 其它术语

**线性组合**：设α₁,α₂,…,αₑ(e≥1)是域P上线性空间V中的有限个向量.若V中向量α可以表示为：α=k₁α₁+k₂α₂+…+kₑαₑ(kₑ∈P,e=1,2,…,s),则称α是向量组α₁,α₂,…,αₑ的一个线性组合。

**向量空间**：由向量组成的集合，满足加法封闭性、乘法封闭性。

**内积**：指接受在实数R上的两个向量并返回一个实数值标量的二元运算。

**内积空间**：增添了一个额外的结构的向量空间。这个额外的结构叫做内积，或标量积，或点积。这个增添的结构允许我们谈论向量的角度和长度。

**赋范向量空间**：拥有一个范数的向量空间叫做赋范向量空间。

**半赋范向量空间**：拥有半范数的叫做半赋范向量空间。

**哈达玛积**：Hadamard product，又叫Schur积。定义为$$(s \odot t)_j = s_j t_j$$，例如：

$$
\begin{aligned}
\left[\begin{array}{c} 1 \\ 2 \end{array}\right]
  \odot \left[\begin{array}{c} 3 \\ 4\end{array} \right]
= \left[ \begin{array}{c} 1 * 3 \\ 2 * 4 \end{array} \right]
= \left[ \begin{array}{c} 3 \\ 8 \end{array} \right] && (28)
\end{aligned}
$$

***
